H74H-300LB斜盤旋啟式止回閥

<產品信息>
產品型號：H74H-300LB
產品口徑：2''-24''
壓力等級：CLASS150-1500
產品材質：鑄鋼系列、不銹鋼系列、青銅、合金鋼

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供斜盤旋啟式止回閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

H74H-300LB斜盤旋啟式止回閥介紹

H74H-300LB斜盤旋啟式止回閥是一款可以減緩關閉閥門時流體回流產生的撞擊、水錘振動現象的止回閥。斜盤旋啟式止回閥的重心位置與閥桿旋轉中心豎直線偏離一定的距離，并且重心處于有利于斜盤關閉的一側，使斜盤在沒有介質的作用下也能依靠自身的重力與閥座接觸，達到關閉狀態；在進口端流體的壓力作用下斜盤重新打開，由于斜盤旋啟式止回閥的斜盤式結構使流體通道呈流線型，減小流體流阻。

H74H-300LB斜盤旋啟式止回閥原理

H74H-300LB斜盤旋啟式止回閥的閥座密封是斜圓錐體的一部分，閥座與斜盤間形成的密封線為近似橢圓形曲線，該曲線所在平面與閥門流道中心線的夾角為60°；近似橢圓密封線的長軸中心與錐體軸線形成一個角度偏心，即閥座密封面所在圓錐體的軸線和閥體流道中心線之間形成第二個偏心夾角為15°-20°；斜盤旋轉軸的軸線相對于圓錐體的軸線形成一偏心量，且相對于密封線所在平面也處于偏心位置，形成一偏心量。當管道內流體的壓力達到其工作壓力時，斜盤自然開啟，當流體的壓力降低后，斜盤就自動關閉。因該斜盤與金屬閥座具有偏心的特征，這種結構使得斜盤進行鐘擺式運動。斜角形閥座和斜盤在執行開啟與關閉的動作不會出現摩擦或滑動接觸，在關閉時能較快的關閉閥門。

H74H-300LB斜盤旋啟式止回閥應用

斜盤旋啟式止回閥應用于煤化工、石油、管道運輸、石化、制藥、火電、冶金、煤礦、新能源等行業領域。其運用在管道系統中防止流體回流危害，可保護機械設備，既具備一般止回閥的功能特性，又具備減輕水錘危害、降低噪聲和啟閉較快等優點。

H74H-300LB斜盤旋啟式止回閥特點

1、偏心斜盤在關閉時，閥痤與密封面逐步接觸，由于啟閉行程相對較短，因此斜盤能夠較快到達閥座位置，減小撞擊現象。

2、開啟斜盤旋啟式止回閥時，流體壓力需要克服斜盤重量，因此其適用于流體具有一定壓力的管道上。

3、微彈性金屬閥座，密封性能好。

4、偏心斜盤設計，開關迅速、使用時間長。

5、斜盤式結構使流體通道呈流線型，流體流阻減小。

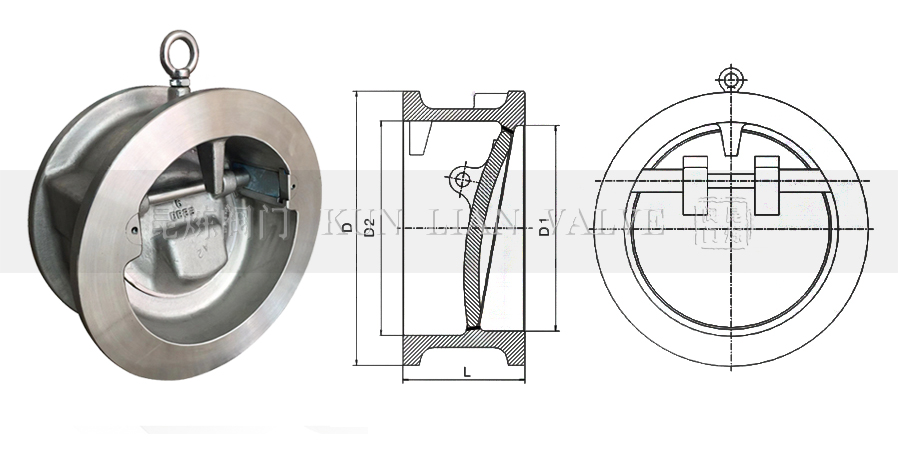

H74H-300LB斜盤旋啟式止回閥結構圖

H74H-300LB斜盤旋啟式止回閥結構圖- 上海昆煉閥門制造有限公司

H74H-300LB斜盤旋啟式止回閥尺寸

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	D1	D2
CLASS 150 PN20	2	50	RF	60	103	51	60
	2 1/2	65	RF	67	122	65	72
	3	80	RF	73	135	76	82
	4	100	RF	73	173	102	108
	5	125	RF	86	195	127	135
	6	150	RF	98	221	152	160
	8	200	RF	127	277	203	215
	10	250	RF	146	338	254	266
	12	300	RF	181	408	305	318
	14	350	RF	184	448	337	350
	16	400	RF	191	513	387	400
	18	450	RF	203	547	438	450
	20	500	RF	219	604	489	500
	24	600	RF	222	715	591	605

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	D1	D2
CLASS 300 PN50	2	50	RF	60	110	51	60
	2 1/2	65	RF	67	128	65	72
	3	80	RF	73	147	76	82
	4	100	RF	73	179	102	108
	5	125	RF	86	214	127	135
	6	150	RF	98	249	152	160
	8	200	RF	127	305	203	215
	10	250	RF	146	359	254	266
	12	300	RF	181	420	305	318
	14	350	RF	222	483	337	350
	16	400	RF	232	537	387	400
	18	450	RF	264	594	438	450
	20	500	RF	292	652	489	500
	24	600	RF	318	772	591	605

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	D1	D2
CLASS 600 PN110	2	50	RF/RJ-23	60	110	51	60
	2 1/2	65	RF/RJ-26	67	128	65	72
	3	80	RF/RJ-31	73	147	76	82
	4	100	RF/RJ-37	79	191	102	108
	5	125	RF/RJ-41	105	240	127	135
	6	150	RF/RJ-45	136	264	152	160
	8	200	RF/RJ-49	165	318	200	215
	10	250	RF/RJ-53	213	398	254	266
	12	300	RF/RJ-57	229	455	305	318
	14	350	RF/RJ-61	273	490	337	350
	16	400	RF/RJ-65	305	562	387	400
	18	450	RF/RJ-69	362	610	438	450
	20	500	RF/RJ-73	368	680	489	500
	24	600	RF/RJ-77	438	786	591	605

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	D1	D2
CLASS 900 PN150	2	50	RF/RJ-24	70	140	50	50
	2 1/2	65	RF/RJ-27	83	162	65	65
	3	80	RF/RJ-31	83	165	75	75
	4	100	RF/RJ-37	102	204	100	100
	5	125	RF/RJ-41	110	245	125	125
	6	150	RF/RJ-45	159	286	150	150
	8	200	RF/RJ-49	206	356	201	201
	10	250	RF/RJ-53	241	432	252	252
	12	300	RF/RJ-57	292	495	303	303
	14	350	RF/RJ-62	356	520	325	325
	16	400	RF/RJ-66	384	572	375	375
	18	450	RF/RJ-70	451	636	425	425
	20	500	RF/RJ-74	451	696	475	475
	24	600	RF/RJ-78	495	835	570	570

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	D1	D2
CLASS 1500 PN250	2	50	RF/RJ-24	70	140	50	50
	2 1/2	65	RF/RJ-27	83	162	65	65
	3	80	RF/RJ-35	83	172	75	75
	4	100	RF/RJ-39	102	208	100	100
	5	125	RF/RJ-44	110	252	125	125
	6	150	RF/RJ-46	159	281	150	150
	8	200	RF/RJ-50	206	350	195	195
	10	250	RF/RJ-54	248	433	245	245
	12	300	RF/RJ-58	305	518	290	290
	14	350	RF/RJ-63	356	576	320	320
	16	400	RF/RJ-67	384	640	365	365
	18	450	RF/RJ-71	468	703	410	410
	20	500	RF/RJ-75	533	754	456	456
	24	600	RF/RJ-79	559	898	550	550

H74H-300LB斜盤旋啟式止回閥安裝建議

1、斜盤旋啟式止回閥不是切斷閥，并不能強制性密封，因此不能作為切斷閥使用；

2、在斜盤旋啟式止回閥的進出口應安裝有切斷閥，方便檢修、維護、更換作業；

3、為了延長斜盤旋啟式止回閥的使用，應將其安裝在離湍流源較遠的地方，以確保閥門處于穩定的流量中；

4、水平安裝時，應確保斜盤旋啟式止回閥閥體垂直，斜盤開口方向水平朝上時能夠稍微傾斜角度安裝，但會增加開啟斜盤壓力；

5、垂直安裝時，建議流向為自下而上斜盤旋啟式止回閥，流向為自上而下時則不建議安裝，可在水平管道進行安裝；

6、斜盤旋啟式止回閥應安裝在異徑管、膨脹管或彎管下游至少5個直徑處，以確保閥門處的流量得到充分發展，并將湍流降低；應安裝在彎管異徑管上游至少2個直徑處，以避免堵塞流量，這將導致閥門僅部分打開；當安裝在節流閥附近時，止回閥應安裝在節流閥門下游至少5個直徑處，或上游至少2個直徑處。

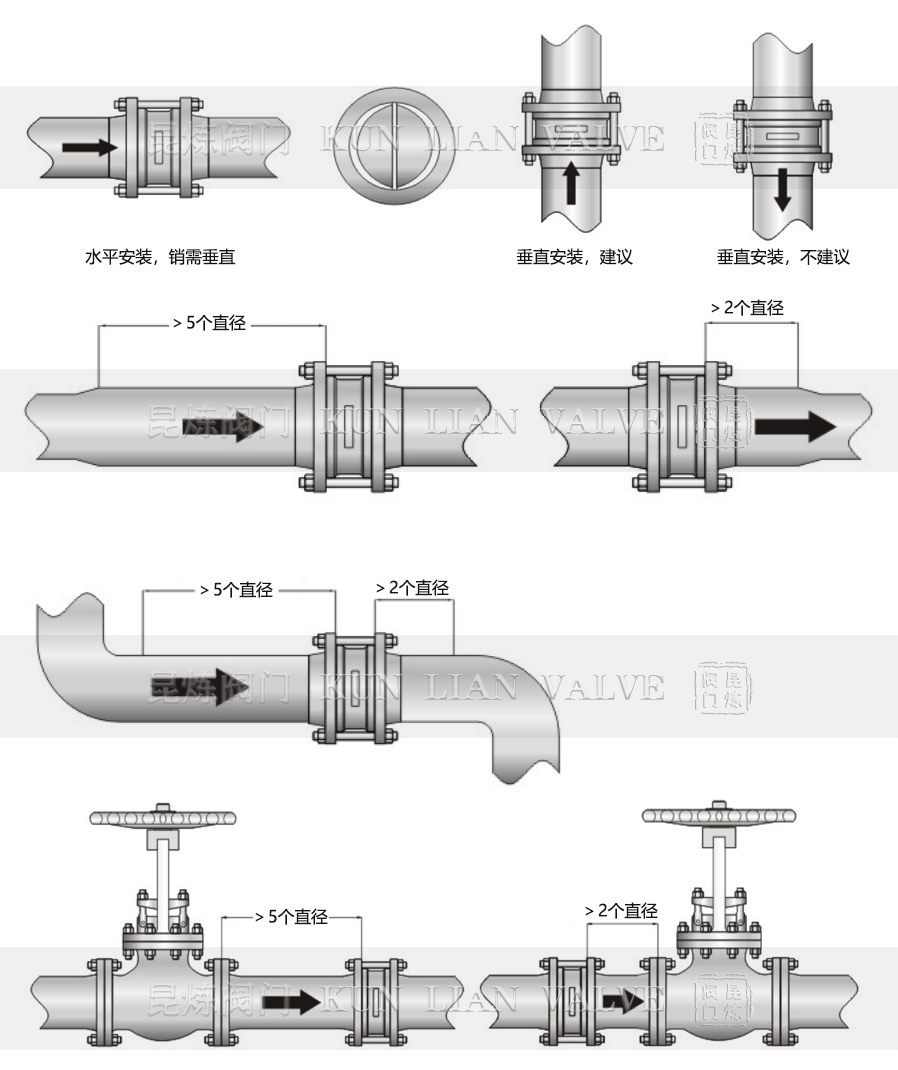

H74H-300LB斜盤旋啟式止回閥安裝示意圖

H74H-300LB斜盤旋啟式止回閥安裝示意圖- 上海昆煉閥門制造有限公司

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，斜盤旋啟式止回閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。

H74H-300LB-斜盤旋啟式止回閥訂貨注意事項

獲取H74H-300LB-斜盤旋啟式止回閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

H74H-300LB-斜盤旋啟式止回閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
