JD745X多功能水泵控制閥是安裝在建筑給水、市政、建筑、鋼鐵、冶金、食品以及其他給水系統的水泵出口處、以免介質倒流、水錘以及水擊現象的閥門。該閥具電動閥、逆止閥和水錘消除器三種功能。緩開、速閉、緩閉消除水錘的技術原理，以免開泵水錘和停泵水錘的產生。只要操作水泵電機啟閉按鈕，閥門可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。

JD745X多功能水泵控制閥工作原理

當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到主閥開啟速度。當水泵停止工作后，入口端水壓下降，在自重、彈簧壓力作用下關閉大部分開度，以免水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，以免壓力劇增。設定調節閥A、B的開度和開度比可得到閥門啟閉速度。

JD745X多功能水泵控制閥結構特點

JD745X多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、調節對水泵出口的多功能控制。本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的控制參數，如主閥的開啟速度、緩閉速度等等。

1、可靠性：具有速閉、緩閉以及吸消除水錘措施，而且動作連鎖，不會產生誤動作。

2、無需操作控制：當水泵啟停時，利用多功能水泵控制閥兩端的介質及其壓力差作為驅動介質和控制動力，使閥門自動按水泵操作規程的要求進行動作。

3、調試簡單：多功能水泵控制閥動作不受液位高差和出水壓力以及水泵流量變化的影響，調試簡單、適應范圍廣。

4、節能效果：利用進口端的壓力進入膜片下腔支撐膜片壓板及閥桿的重量，阻力損失小。

JD745X多功能水泵控制閥技術參數

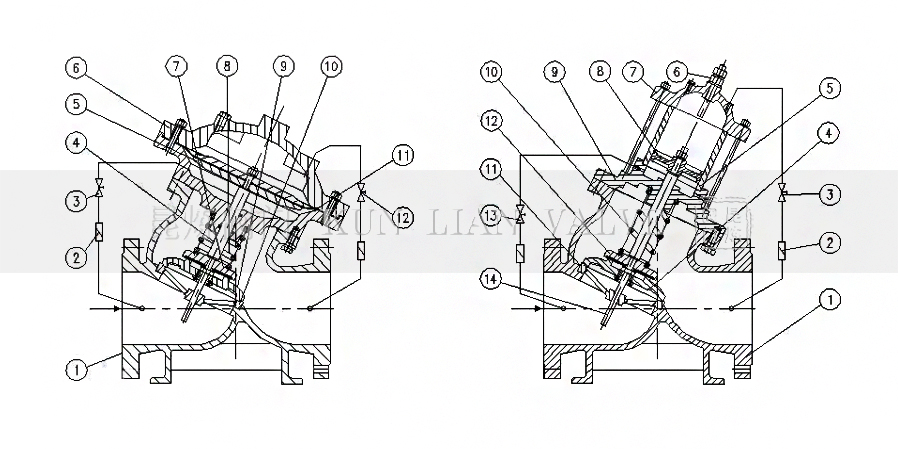

JD745X多功能水泵控制閥結構圖

JD745X多功能水泵控制閥零件材質

JD745X多功能水泵控制閥外形尺寸

JD745X多功能水泵控制閥注意事項

1、水泵的壓力要大于多功能水泵控制閥出口的壓力。

2、系統運行前應檢查主閥上導閥、配管、管件是否嚴密完整無損。

3、導閥及配管上的控制閥動作是否靈敏。

4、系統運行一段時間后要進行管路維護。

5、推薦安裝方式為水平安裝（即閥蓋向上）。

6、安裝前仔細檢查介質流向，避免安裝錯誤。

7、管路應清理干凈，閥前安裝過濾器，防止雜質影響產品性能及損壞內部零件。

8、環境溫度在0℃以下時，要做好保溫工作。

9、小過濾器要定期清洗。

10、安裝應有足夠的空間。

JD745X多功能水泵控制閥安裝調試

1、調試時先打開試調節閥 3、12（活塞型 3、13）。

2、啟泵觀察閥門進出壓力是否正常。

3、停泵觀察水錘是否過大，水泵是否倒轉。

4、如水錘過大則適當關小調節閥 3、12（活塞型 3、13）。

5、如水泵倒轉則適當開小調節閥 3、12（活塞型 3、13）。

JD745X多功能水泵控制閥故障排除

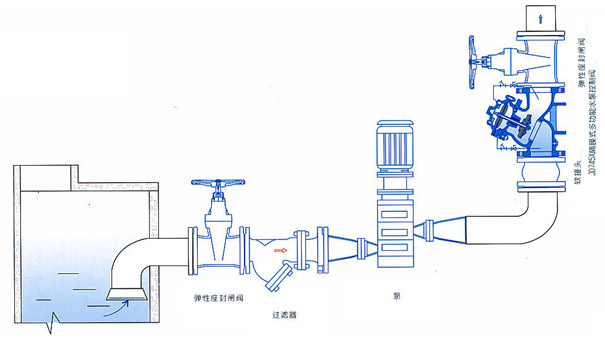

JD745X多功能水泵控制閥安裝示意圖
