產品概述

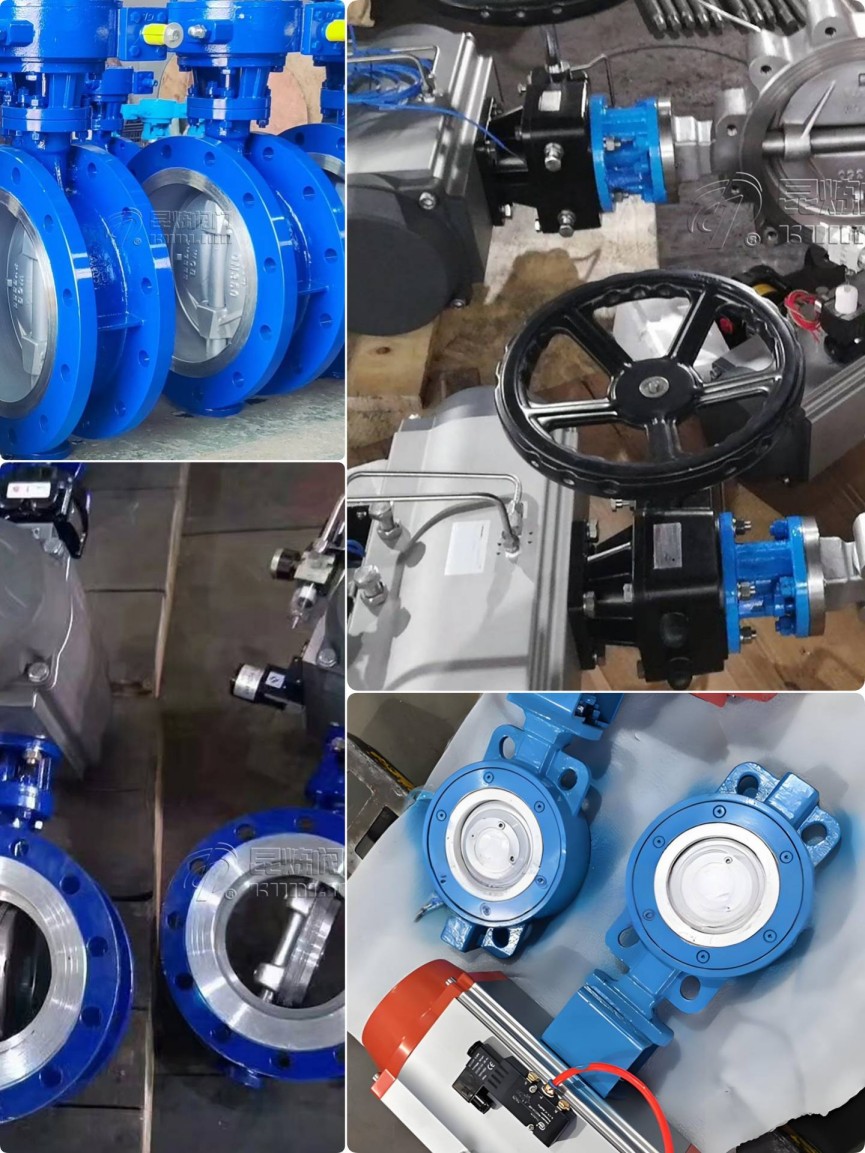

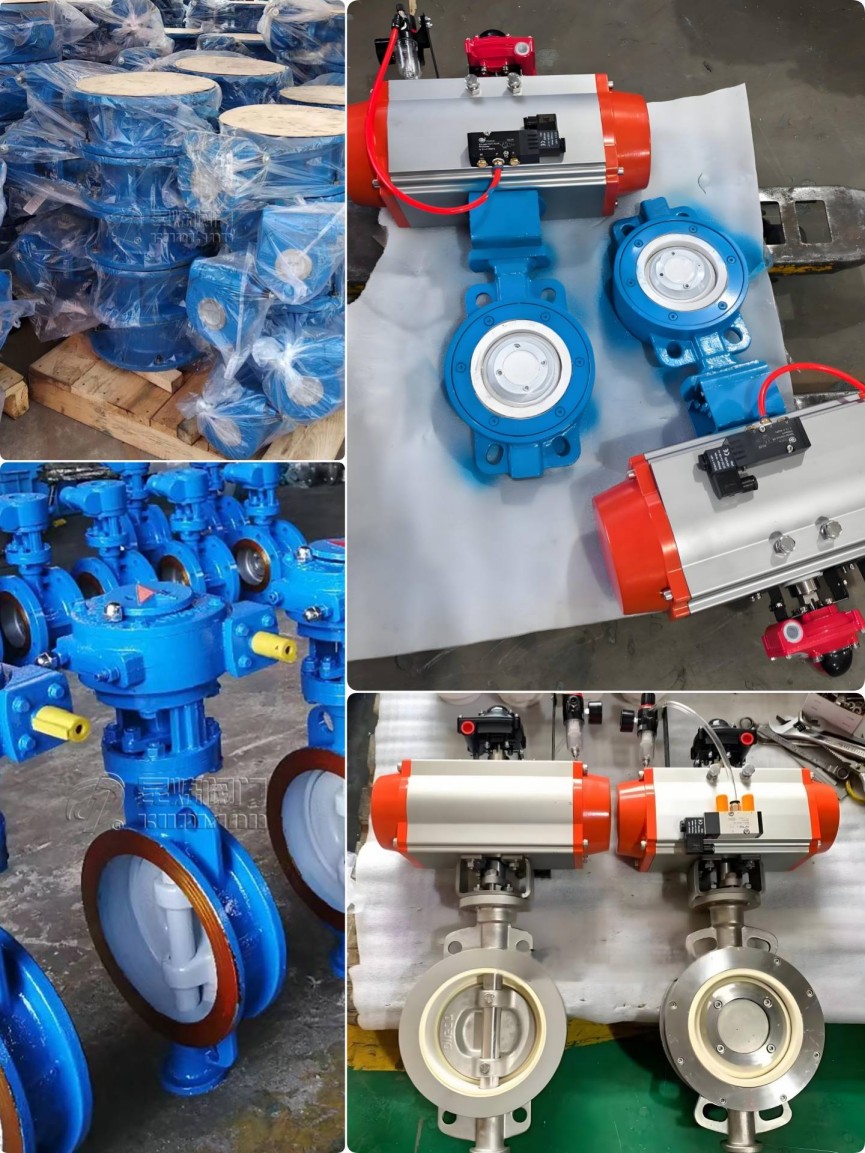

氣動陶瓷蝶閥是一款適合化工酸堿介質、礦山礦漿輸送及煙氣脫硫系統等特殊工況的控制閥門。該產品采用結構陶瓷密封技術，結合氣動執行機構，實現遠程自動化控制。其陶瓷-金屬復合結構設計，使其在強腐蝕、高磨損工況下展現出穩定的性能和較長的使用壽命。

特點

1. 耐腐蝕耐磨性能

陶瓷密封面：采用氧化鋁陶瓷，硬度達HRA90以上
耐腐蝕范圍：可耐受PH0.5-14的強酸強堿介質
耐磨性能：耐磨性大于普通金屬閥門

2. 氣動控制設計

執行機構：可選配單作用/雙作用氣動執行器
控制方式：支持開關型、調節型及智能定位控制
響應速度：0.5-3秒快速響應，符合精確控制需求

3. 工況適應性

溫度范圍：-40℃～450℃（標準型）
壓力等級：PN10-PN40
特殊設計：防爆型、高溫型、低溫型可選

陶瓷蝶閥與陶瓷球閥對比

特性	陶瓷蝶閥	陶瓷球閥
結構	結構簡單，體積小	結構復雜，體積大
流阻	中等流阻	低流阻
成本	經濟實惠	相對較高
維護	維護簡便	維護復雜
適用介質	適合含顆粒介質	適合潔凈介質

陶瓷密封替代金屬密封的優勢

耐腐蝕性：不受酸堿介質侵蝕
耐磨性：硬度＞硬質合金
使用壽命：＞金屬密封
維護成本：降低維護頻率和成本
密封性能：可實現較好的密封

工作原理與結構特點

工作原理

氣動陶瓷蝶閥通過壓縮空氣驅動執行機構，帶動閥桿旋轉90°，使陶瓷閥板從全開位置旋轉至全關位置，實現對介質的切斷或調節控制。調節型閥門可通過定位器實現開度控制。

結構特點

三偏心設計：減少摩擦，延長使用壽命
金屬-陶瓷復合結構：兼具強度與耐腐蝕性
特殊閥座設計：彈性補償熱變形
防卡死設計：特殊的輪廓避免顆粒堆積
模塊化設計：便于維護更換

應用領域

化工行業：硫酸、鹽酸等腐蝕介質控制
礦山行業：礦漿、尾礦等高磨損介質輸送
環保工程：煙氣脫硫系統、污水處理系統
電力行業：飛灰處理、渣漿控制系統
冶金行業：酸洗線、電解系統

技術參數

參數名稱	技術指標
公稱通徑	DN50-DN1200
壓力等級	PN10-PN40
連接方式	對夾式/法蘭式/焊接式
閥體材質	WCB/CF8/哈氏合金
密封材料	氧化鋁/氧化鋯陶瓷
氣源壓力	0.4-0.7MPa
