法蘭硬密封三偏心蝶閥的流量系數Kv值

更新時間：2021-7-8 信息來源：法蘭硬密封三偏心蝶閥的流量系數Kv值

法蘭硬密封三偏心蝶閥的流量系數Kv值是衡量蝶閥流通能力的指標。流量系數Kv值越大說明介質流過閥門時的壓力損失越小，流量系數Kv值隨法蘭硬密封三偏心蝶閥的尺寸、形式和結構而變化，不同類型和不同公稱尺寸的法蘭硬密封三偏心蝶閥都要分別進行試驗，才能確定該種蝶閥的流量系數。以下表格為法蘭硬密封三偏心蝶閥的流量系數Kv值（僅供參考）。

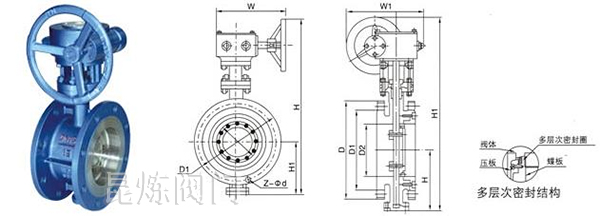

法蘭硬密封三偏心蝶閥- 上海昆煉閥門制造有限公司

法蘭硬密封三偏心蝶閥的流量系數Kv值數據表

公稱尺寸	NPS	2	2-1/2	3	4	5	6	8	10
公稱尺寸	DN	50	65	80	100	125	150	200	250
壓力等級	CL150	93	133	188	343	400	930	1812	2750
	CL300	93	133	188	343	400	868	1678	2500
	CL600	52	78	120	228	346	744	1450	2125
	PN6	100	133	165	400	510	1050	2200	3300
	PN10	100	133	165	400	510	1050	2200	3300
	PN16	100	133	165	400	510	1050	2200	3300
	PN25	93	133	120	230	400	660	1500	2400
	PN40	93	133	120	230	400	660	1500	2400
	PN63	52	133	120	230	400	660	1500	2400
公稱尺寸	NPS	12	14	16	18	20	24	28	30
公稱尺寸	DN	300	350	400	450	500	600	700	750
壓力等級	CL150	3900	5515	8440	11285	14092	20587	-	33700
	CL300	3510	4942	7596	10397	12965	18962	-	29600
	CL600	2730	4217	6487	8874	11071	16188	-	-
	PN6	5100	5800	9287	11400	14000	21600	30000	34000
	PN10	5100	5800	9287	11400	14000	21600	30000	34000
	PN16	5100	5800	9287	11400	14000	21600	30000	34000
	PN25	3600	5500	7600	10300	13000	20200	-	28245
	PN40	3600	5500	7600	10300	13000	20200	-	28245
	PN63	3600	5500	7600	10300	13000	20200	-	28245
公稱尺寸	NPS	32	36	40	42	48	54	56	60
公稱尺寸	DN	800	900	1000	1050	1200	1350	1400	1500
壓力等級	CL150	-	50470	64000	71100	95740	120750	-	147000
	CL300	-	42700	-	58100	-	-	-	-
	CL600	-	-	-	-	-	-	-	-
	PN6	41000	55500	8000	-	-	-	-	-
	PN10	41000	55500	8000	-	-	-	-	-
	PN16	41000	55500	8000	-	-	-	-	-
	PN25	-	47160	-	64190	83840	-	-	-
	PN40	-	47160	-	64190	83840	-	-	-
	PN63	-	47160	-	64190	83840	-	-	-
